Configurazione Scheda Madre
E' il momento di preparare la Scheda Madre per il processore. Molto importante avere sotto mano il libretto della scheda madre.

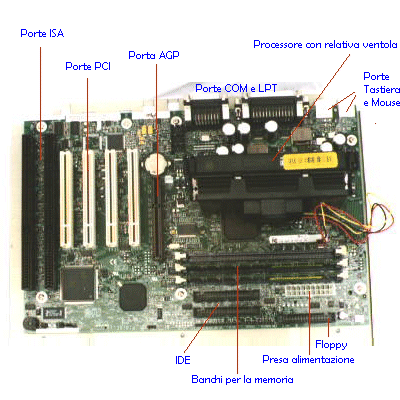

Con questa immagine vorrei portarvi a conoscenza delle parti più importanti da conoscere di una scheda madre:
Nelle schede madri moderne troveremo anche le prese USB, prese per la maggior parte delle periferiche:
Porte seriali COM1 e COM2: per modem o il muose, nel caso questo sia di tipo seriale e non PS/2
Porte LPT: per stampanti, scanner, e altri accessori.
Porta AGP (Accelerated Graphic Port): per le schede grafiche dell'ultima generazione dotata di un canale preferenzialle di collegamento con la CPU grazie al quale i dati possono viaggiare al doppio della velocità delle normali periferiche PCI:
Porte PCI. per il collegamento di periferiche di ogni tipo (schede video, audio, controller SCSI).
Porte ISA: per schede di rete, schede video, controller SCSI). Per la verità cadranno presto in disuso perchè i produttori privilegieranno le più veloci PCI.
Banchi per la memoria Ram: esistono due formati di memoria: SIMM e DIMM. I primi moduli hanno la lunghezza di 11cm circa mentre i secondi sono più lunghe, 13 cm.
fFoppy: per collegare il lettore da 3.5 pollici
Porte IDE: per connettere il disco rigido e il Cd rom.
Fissaggio
Fissare la scheda madre al case mediante delle apposite viti e dei distanziatori in plastica di forma conica che insieme alle viti terranno unite le due parti in questione, componenti che si trovano, tra gli accessori venduti insieme al case.
Configurazione scheda madre
A questo punto dovrete configurare la vostra scheda madre in modo che possa impostare correttamente la velocità del processore e i vari voltaggi.
Per fare ciò dovrete operare sui ponticelli detti Jumper, oppure via BIOS se la scheda madre e delle ultime generazioni.
Cominciamo colla velocità della cpu. Essa è espressa in megahertz (Mhz) ed è data dal prodotto tra la frequenza esterna della cpu, detta anche velocità di BUS, e un fattore di moltiplicazione che può variare da 1 a 6 (es. 1 ; 1.5; 2 ; 2.5; ......). Nel caso di un nuovo Pentium II 400 con BUS a 100 Mhz dovremo regolare il fattore di moltiplicazione al valore 4 (100 x 4 = 400 Mhz.). La tabella che segue vi mostra un ampia gamma di combinazioni:
Velocità di BUS 50 MHZ Moltiplicatore di frequenza 1.5 2 2.5 3 3.5 4 4.5 5 Velocità CPU (MHZ) 75 100 125 150 175 / / / Velocità di BUS 55 MHZ Moltiplicatore di frequenza 1.5 2 2.5 3 3.5 4 4.5 5 Velocità CPU (MHZ) 83 110 138 165 193 / / / Velocità di BUS 60 MHZ Moltiplicatore di frequenza 1.5 2 2.5 3 3.5 4 4.5 5 Velocità CPU (MHZ) 90 120 150 180 210 / / / Velocità di BUS 66 MHZ Moltiplicatore di frequenza 1.5 2 2.5 3 3.5 4 4.5 5 Velocità CPU (MHZ) 100 133 166 200 233 266 300 333 Velocità di BUS 75 MHZ Moltiplicatore di frequenza 1.5 2 2.5 3 3.5 4 4.5 5 Velocità CPU (MHZ) 113 150 188 225 263 300 337 375 Velocità di BUS 83 MHZ Moltiplicatore di frequenza 1.5 2 2.5 3 3.5 4 4.5 5 Velocità CPU (MHZ) 125 166 208 249 291 332 373 415 Velocità di BUS 100 MHZ Moltiplicatore di frequenza 3 3.5 4 4.5 5 5.5 / / Velocità CPU (MHZ) 300 350 400 450 / / / / Velocità di BUS 112 MHZ Moltiplicatore di frequenza 3 3.5 4 4.5 5 5.5 / / Velocità CPU (MHZ) 336 350 392 504 / / / / Velocità di BUS 133 MHZ Moltiplicatore di frequenza 3 3.5 4 4.5 5 5.5 / / Velocità CPU (MHZ) 399 465 532 598 / / / /
