Periferiche
Hard disk e cd rom.
Prima operazione controllare la parte posteriore del disco rigido (eventualmente anche un secondo HD) e del lettore cd-rom. Vedrete dei jumper (o ponticelli) uguali a quelli della scheda madre, con i quali si configurerà la vostra unità come master o slave.
Vengono inseriti introducendoli dal davanti. L'HD andrà ad occupare un alloggiamenti piccolo (3.5 pollici), il cd rom invece andrà posto in uno dei vani più grandi dalla dimensione di 5.25 pollici. Una volta inserite nei vari alloggiamenti le periferiche andranno fissate con apposite viti fornite col case.

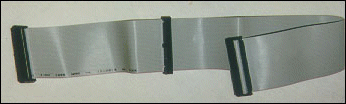

Per collegare le periferiche alla scheda madre si utilizzerà il cavo piatto fornito con la scheda madre stessa.
Procuratene un'altro in quanto vi consiglio di utilizzare la presa IDE 1 per l'Hard Disk (ed eventualmente per il secondo) e l'IDE 2 per il CD-Rom. Ritornando al discorso dei ponticelli si può seguire questa configurazione:
IDE 1
hard disk contenente il sistema operativo: master
eventuale secondo disco rigido: slave
IDE 2
CD-Rom: master
Floppy
Il floppy avrà un cavo simile a quello delle altre due periferiche ma più stretto.
NOTA: osservate la striscia rossa che percorre da un solo lato in tutta la sua lunghezza i cavi di tutte le poeriferiche sopra citate: quando inserirete l'estremità nera nelle varie porte Ide 1, Ide 2 e Floppy della scheda madre fate attenzione che la linea rossa sia combaci con la parte del connettore segnata con il numero 1. Questa cifra si trova impressa sulle mainboard e serve a non inserire al contrario i cavi di cui stiamo parlando.
Alimentazione corrente
Successivamente si dovrà dare corrente mediante i rispettivi cavi uscenti dall'alimentatore.
